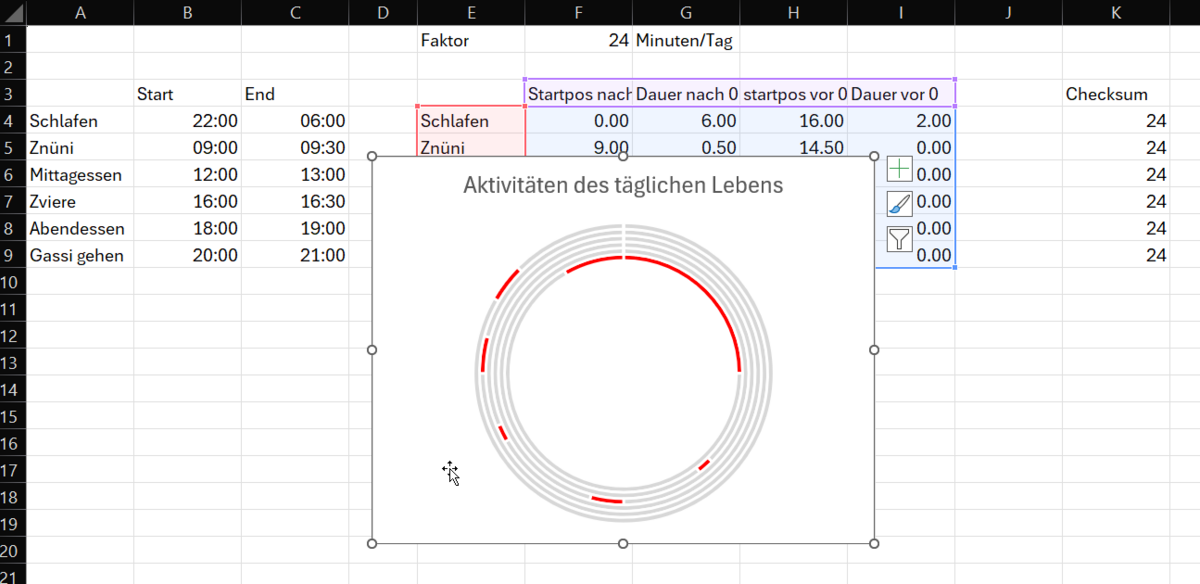

Kreis-Balkendiagramm (Excel)

Wie erstelle ich ein Kreis-Balken-Diagramm in Excel=

Basierend auf einer Tabelle mit Zellenüberschrift & Zellen



  1. Tabelle mit Spaltenbeschriftungen auswählen
  2. Einfügen > Kreisdiagramme > Weitere Kreisdiagramme > Ring
  3. Farben Anpassen:
    1. Seitenlayout > Farben

Formeln

  • Strukturell wird ein Balkendiagramm aufgebaut, das in der Summe immer auf 24 Stunden kommen muss.
  • Die Startpositionen werden ausgeblendet (hellgrau gefärbt)
  • Die Dauern werden in markanter Farbe hervorgehoben (rot)
  • Excel-Datei: Kreis-Balken-Diagramm-Tagesaktivit_ten_2025-10-21.xlsx
Label Formel
Startposition nach 0:00 Uhr =WENN(B4>C4;0;WENN(B4<C4;B4*$F$1;"Equal"))
Dauer nach 0:00 Uhr =WENN(B4>C4;$F$1*C4;WENN(B4<C4;(C4-B4)*$F$1;"Equal"))
Startposition vor 0:00 Uhr =WENN(B4>C4;$F$1*(B4-C4);WENN(B4<C4;$F$1*(1-C4);"Equal"))§
Dauer vor 0:00 Uhr =WENN(B4>C4;$F$1*(1-B4);WENN(B4<C4;0;"Equal"))
