Transportlösung für Exoskelette
Wie transportiere ich die Exoskelette meines Projekts?
Problem
Das Exoskelett Cray X von German Bionic passt nicht in die vorhandene Transportlösung.
Ziel
Alle Exoskelette können durch eine Person versichert zu Veranstaltungen transportiert werden.
Relevanz
Andere Menschen sollen auf Veranstaltungen und Ausstellungen die Gelegenheit haben, sich einen unmittelbaren Eindruck der Exoskelette zu verschaffen.
Bisherige Lösung:
- Die Exoskelette (Laevo, Hunic) wurden in einer Tasche (Marmot: Duffle Hauler Large) transportiert.
- Beim Transport mit dem Auto, wird das Exoskelett auf der Rückbank angeschnallt.
- Das Exoskelett wird in einem für den Versand tauglichen Karton geliefert.
Ressourcen:
- Mitarbeitende des Projekts EXPERTISE 4.0 haben die gleiche Start- und Zielposition wie die Exoskelette.
- Start- und Zielposition verfügen häufig über eine Adresse, die von Logistik-Partnern angefahren werden kann.
Laborauftrag:
Finden Sie eine Lösung zum Transport aller im Projekt eingesetzter Exoskelette.Ausgewählter Lösungsansatz:
Transport-Taschen (Softcase)
Begründung der Auswahl:
- Aus Gewichtsgründen wird die eine Softcase-Lösung einer Hardcase-Lösung vorgezogen.
Lösungsansätze:
Suchbegriffe
Suchbegriffe
Suchbegriffe
Suchbegriffe
Lösungsansätze:
- Der Original-Karton könnte mit einer Sackkarre transportiert werden (der Gedanke kam erst im Nachhinein).
- Eine Versand-Dienstleistung wird aufgrund des angenommenen Koordinations-Aufwandes zum Versand und Empfang ausgeschlossen.
- Ein Transport mit dem PKW wird aufgrund der zurückzulegenden Strecken ausgeschlossen.
| Cray X | |
| Eigengewicht (kg) |
| Lösungen | ||
|---|---|---|
|
Cray X |
Eigengewicht
|
|
|
Grit: GT4 SUMO Goalie Hockey Tower (Funktional identisch mit GT3)
Hersteller: Grit Inc.
|
8,6 block_contact-400
|
|
|

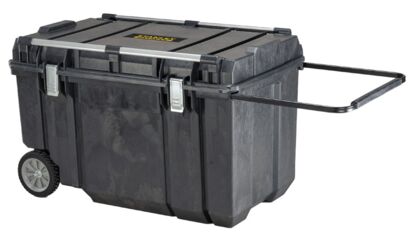

Stanley: Fatmax Mobile Montagebox 240l
Hersteller: KREHER TECHNIK A. Kreher Werkzeug-, Handels- und Vertretungs GmbH
|
15,844 block_contact-400
|
|
|
Tender Goalie Bag
Hersteller: Mammoth Hockey ??
|
4 block_contact-400
|
|
|
Stand Up
Hersteller: OBO by Tomorrow Today Limited
|
7,4 block_contact-400
|
|
|

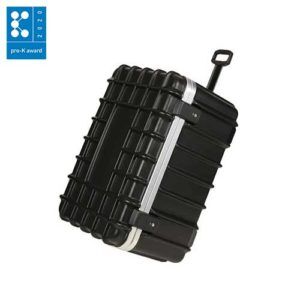

T-Box
Hersteller: bwh Spezialkoffer GmbH
|
16,25 block_contact-400
|
|
|
Heavy Duty Box 145l
Hersteller: KREHER TECHNIK A. Kreher Werkzeug-, Handels- und Vertretungs GmbH
|
||
60 block_contact-400
|
||
|
Trolley
Hersteller: Kappeler Verpackungs-Systeme AG
|
21 block_contact-400
|
|
|
EL-CC Thekenkoffer
Hersteller: n.a.
|
22 block_contact-400
|
|
|
414 l Schlauchboot Tragetasche
Hersteller: Bengar GmbH
|
1,81 block_contact-400
|
|
|
Bekleidungstrolley XL
Hersteller: PAX by X-CEN-TEK GmbH & Co. KG
|
5,04 block_contact-400
|
|
|
SUP-Rucksack
Hersteller: OceanFun by A.W. Niemeyer GmbH
|
n.a.
|
|
|
Long Hauler Duffel - Extra Large
Hersteller: Marmot Mountain Europe GmbH
|
1,660 block_contact-400
|
|
|
13 Lösungen mit 2 Kriterien | Legende: Ja, Nein, Bedingt |
||
Ausgewählte Kriterien (Kommentar):
- Das Exoskelett (93x62x73cm) muss Platz haben.
- Ideal: Auch das Zubehör und weitere Exoskelette finden platz.
- Das Eigengewicht muss möglichst gering sein.
- Rollen
Kriterien (Kommentar):
- Die Lösung kann das Cray X aufnehmen (930x620x730mm).
- Die Lösung hat ein möglichst geringes Eigengewicht
- Die Lösung hat Rollen
Evaluation:
Wir haben uns für den "GT4 SUMEO Goalie Hockey Tower" von Grit entschieden.
- Das Exoskelett haben wir mit dem Polstermaterial aus dem Original-Karton gepolstert.
- Reisen mit Rucksack:
- Ein zusätzlicher kleiner Rucksack stört (bei einer Körpergrösse von 1.80m) nicht.
- Die Kombinatino von Martmot Hauler und GT4 war schwierig: Der Boden des Haulers (als Rucksack getragen) stösst gegen die Tragegriffe/Hand des GT4
- Reisen mit dem Zug:
- Die Tasche passt formschlüssig in die Kofferabteile einiger ICEs.
- Die Tasche kann aber nicht in Rollrichtung auf dem Flur zwischen den Sitzen bewegt werden (zu breit)
- Am besten ist es, den Sitzplatz passend zur Tasche zu buchen.
Logbuch:
19.03.2022 - Fall überarbeitet (Lösungsansätze ergänzt) und Lösungsansatz "Sackkarre" ergänzt.13.08.2022 - Der Fall wird im Rahmen des Relaunches der Fallstruktur überarbeitet.
